1a411040 熟悉常用房屋結構的形式、體系和受力特點
1a411041 單層廠房的結構組成、布置與荷載傳遞途徑
(1)單層廠房結構組成與布置
單層廠房結構是由橫向排架和縱向連繫構件以及支撐等所組成的空間體系。
例題：關於單層廠房結構組成與布置說法錯誤的是（ ）。
a、單層廠房結構是由橫向排架和縱向連繫構件以及支撐等所組成的空間體系
b、圍護結構包括屋面板、屋架(或屋面梁)、托架、檁條
c、支撐體系包括屋架支撐及柱間支撐
d、單層廠房結構布置主要包括柱網布置、變形縫的確定和屋架、吊車梁、柱及支撐體系等主要構件的選擇
答案：b

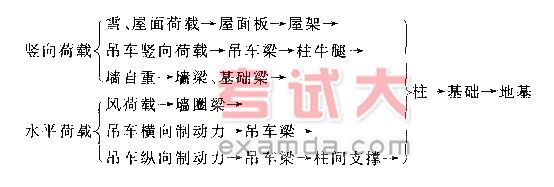

(2)單層廠房結構承受的主要荷載及荷載傳力途徑
(3)支撐的布置原則和方法
支撐體系包括屋蓋支撐及柱間支撐兩部分。
1)屋蓋支撐：
屋蓋支撐包括屋架上弦橫向水平支撐、屋架下弦橫向水平支撐、屋架下弦縱向水平支撐、屋架豎向支撐等。其主要作用是傳遞屋架平面外荷載、保證屋架構件在其平面外穩定以及屋蓋結構在平面外的剛度。
2)柱間支撐：
柱間支撐的作用在於提高廠房的縱向剛度和穩定性，將吊車縱向制動力、縱向地震力及風荷載傳至基礎。
(4)變形縫設定要求和節點構造
(5)構件的吊裝方法和吊裝驗算

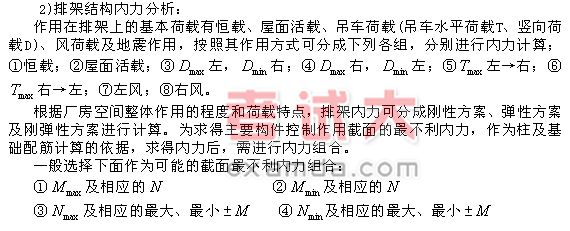

(6)排架的計算簡圖與內力分析
1)排架結構的基本假定和計算簡圖：
確定排架結構計算簡圖時，有以下基本假定；

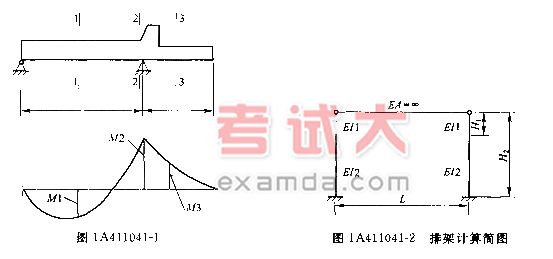

屋架與柱頂為鉸接，柱底與基礎的連線為固定端；橫樑(即屋架)的軸向剛度很大，排架受力後橫樑的軸向變形忽略不計，橫樑兩側柱頂水平位移相等。計算簡圖如圖1a411041-2。
(7)吊車梁的形式與作用
吊車梁沿廠房縱向布置，它承受吊車傳來的垂直輪壓和吊車啟動或剎車時水平制動力，不僅傳遞廠房縱向荷載和加強廠房縱向剛度，而且連線廠房的各個橫向平面排架，保證廠房結構的空間作用。
(8)廠房屋蓋的結構形式及受力特點
屋蓋結構包括屋面板、檁條、屋架及屋蓋支撐和天窗架等，根據屋面材料和屋面布置，可分為無檁體系及有檁體系兩大類。
無檁體系由大型屋面板、天窗架、屋架及屋蓋支撐組成，整體剛度較好、構造簡單、施工方便，但其屋蓋自重大。無檁體系通常用於吊車噸位較大的或振動較大一般中、重型廠房。
有檁體系由小型屋面板、檁條、天窗架、屋架及屋蓋支撐組成，構件重量輕，但整體剛度較差、構造複雜。有檁體系通常用於吊車噸位較小的一般中、輕型廠房。
例題：關於單層廠房吊車梁、屋蓋結構說法錯誤的是（ ）。
a、吊車梁沿廠房縱向布置，它承受吊車傳來的垂直輪壓和吊車啟動或剎車時水平制動力，不僅傳遞廠房縱向荷載和加強廠房縱向剛度，而且連線廠房的各個橫向平面排架，保證廠房結構的空間作用
b、屋蓋結構包括屋面板、檁條、屋架及屋蓋支撐和天窗架等，根據屋面材料和屋面布置，可分為無檁體系及有檁體系兩大類
c、無檁體系通常用於吊車噸位較小的一般中、輕型廠房
d、有檁體系由小型屋面板、檁條、天窗架、屋架及屋蓋支撐組成
答案：c
