第十一講 電力工程施工管理(3)
一、 內容提示
這一講主要介紹2g313020電力工程施工方案的相關內容、2g313030電力工程質量管理的相關內容、2g313040工程項目材料管理的相關內容
二、 重點難點
1.主要施工方案的內容、主要施工方案編制的依據及原則;
2. 生產設備質量控制的內容
3. 工程材料質量控制的內容
4. 施工階段質量檢驗的方法
5. 施工質量事故的處理
6. 工程項目材料管理的主要內容
7. 工程項目材料計畫的分類及其主要內容
8. 工程項目材料需用計畫的編制方法
9. 工程項目材料供應計畫的編制方法
三、 大綱要求
掌握電力工程施工方案的相關內容
掌握電力工程質量管理的相關內容
掌握工程項目材料管理的相關內容
四、 內容講解
2g313020掌握電力工程施工方案的相關內容
2c313021土建工程施工方案的範圍
土建主要施工方案的一般範圍:
1.平面、高程測量控制網。
2.主廠房開挖及基礎施工(包括a排外)。
3.汽機機座施工。
4.主廠房結構施工(澆築、吊裝)。
5.煙囪、冷卻水塔施工。
6.深基坑施工。
7.循泵房沉井施工。
8.循環水取水頭部及進、出水管溝施工。
9.大跨距乾煤棚施工。
10.翻車機室及卸煤溝施工。
2g313022安裝工程施工方案的範圍
安裝主要施工方案的一般範圍:
1.鍋爐鋼架吊裝(包括大板梁)。
2.鍋爐受熱面安裝(包括汽包)。
3.鍋爐水壓試驗。
4.焊接與檢驗。
5.保溫、油漆施工。
6.汽機本體安裝。
7.汽機油系統沖洗。
8.凝汽器組裝就位。
9.除氧器及加熱器就位。
10.發電機定子卸車(船)、拖運、吊裝、穿轉子。
11.循環水管及四大管道安裝。
12.主變壓器就位、檢查。
13.電纜施工。
例題:火力發電工程安裝主要施工方案的一般範圍包括()。
a. 汽機油系統沖洗b.主變壓器就位、檢查
c.焊接與檢驗 d.整套啟動
e.點火沖管
答案:a、b、c
2g313023主要施工方案的內容
1.主要施工方案的內容一般包括:
(1)概況及特點。
(2)主要工程量。
(3)施工機械的選用及場地布置。
(4)主要施工方法及工藝流程。
(5)施工控制進度。
(6)重要設備吊裝的力學計算。
(7)主要質量標準、工藝要求、安全措施。
施工組織設計中的主要施工方案是原則性方案,其編制的內容可以根據項目特點,突出重點、難點進行舍取或補充。
2.施工單位要從工程的實際情況出發,結合自身特點,用科學的方法,綜合分析、比較各種因素制定施工方案。必要時也可制定兩個(或兩個以上)方案,在施工組織設計審批時確定。
3.特殊施工措施:
(1)特殊施工措施是為特殊施工項目所制定的技術措施。
(2)特殊施工項目一般是指:
①常規施工方法或機械不能滿足,需採用特殊方法或特殊技術措施的施工項目。
②施工中發生設計未預見的技術問題需採取特殊措施的。
③對施工質量提出超過現行規程規範或契約約定的,有特殊施工質量要求的。
④在特殊施工環境中,需採取特殊技術、安全、環境措施的施工項目。
⑤首次採用或帶有試驗性質的“四新”項目。
⑥需採取特殊措施來縮短施工工期的施工項目。
(3)如有特殊施工項目時,施工單位應制定特殊施工措施,並報建設(監理)單位審批。工程開工前可以預知的特殊施工措施應納入施工組織設計。
4.機械裝備及機械化施工:
(1)機械化施工可以減少現場施工人員,降低勞動強度,提高勞動生產率,加快施工進度。採用先進的機械裝備和工器具,對提高工程質量、安全和文明施工等有較大的促進作用。施工方案要在可能的條件下,儘量提高機械化施工水平。
(2)施工機械的選型應兼顧適用性和經濟性,在滿足施工要求的前提下,儘量選用性能好、費用低、能耗低、能一機多用、符合環保要求、安裝拆卸和運輸方便的機械。

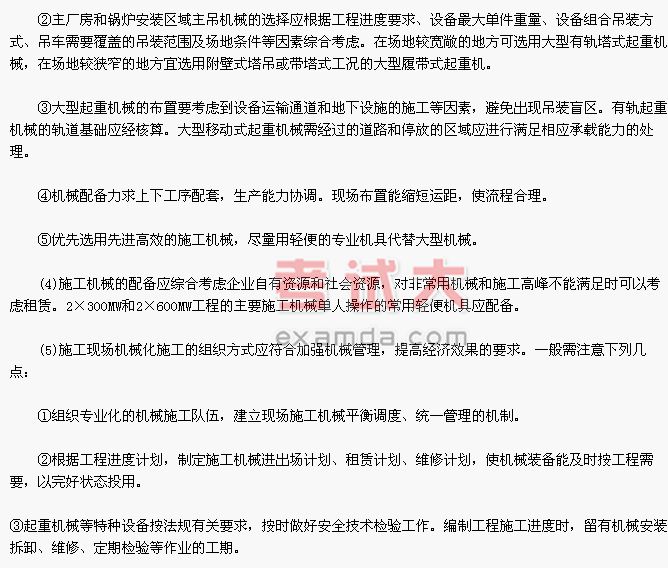

(3)施工機械選擇與布置的一般原則如下:
①土石方機械、混凝土機械可根據工程量、工程進度要求和各種機械的台班產量來選擇配備。
按時做好安全技術檢驗工作。編制工程施工進度時,留有機械安裝拆卸、維修、定期檢驗等作業的工期。
④採取有效措施,努力提高機械的完好率、利用率、降低使用成本。
例題:施工組織設計中的主要施工方案是()方案,其編制的內容可以根據項目特點,突出重點、難點進行取捨或補充。
a. 實施性b.原則性
c. 操作性d.指導性
答案:b
例題:在編制工程施工進度時,對施工機械除正常使用時間外,還應留有()等作業時間。
a. 安裝拆卸b.報廢
c. 維修d.定期檢驗
e.閒置
答案:a、c、d
2g313024主要施工方案編制的依據及原則
1.主要施工方案編制時應考慮的原則
(1)遵守國家的有關法律法規和技術經濟政策。
(2)體現科學性、先進性、合理性、針對性。
(3)安全可靠、易於操作、方便施工。
(4)努力套用新材料、新設備、新技術、新工藝。
(5)在滿足安全、質量和進度的前提下努力降低成本。
(6)在經濟合理的基礎上儘可能採用工廠化施工。
2.主要施工方案的編制依據
(1)設計圖紙及有關資料。
(2)主要設備、材料、機械的技術檔案和性能資料。
(3)工程的標書、契約。
(4)施工綜合進度。
(5)相關的規程規範、技術工藝標準。
(6)主要設備、材料、施工圖供應情況。
(7)施工環境及氣象、水文、地質資料。
(8)類似工程的施工方案及工程技術總結。
例題:下列哪些是電力工程主要施工方案的編制依據?()。
a. 設計圖紙及有關資料
b. 各種風險分析資料
c. 施工人員的素質和管理水平
d.工程的標書、契約
e.主要設備、材料、施工圖供應情況
答案:a、d、e
2g313030掌握電力工程質量管理的相關內容
2g313031生產設備質量控制的內容
1.設備的購置
(1)必須按設計的選型購置設備。
(2)優選訂貨廠家。
(3)簽訂訂貨契約。
(4)設備製造質量的控制。
(5)購置的設備運輸中的控制。
(6)設備的貯存、保管。
2.設備的檢查驗收
(1)設備開箱檢查:主要是檢查外表,初步了解設備的完整程度,零部件、備品是否齊全;而對設備的性能、參數、運轉、質量標準的全面檢驗,則應根據設備類型的不同進行專項的檢驗和測試。
(2)設備檢驗範圍:設備進場時,要按設備的名稱、型號、規格、數量的清單逐一檢查驗收,其檢驗的範圍包括:整機裝運的新購設備,解體裝運的自組裝設備,製造廠在工地進行組裝的機械設備,調撥的舊設備和自製設備。
3.設備的安裝
設備安裝工作主要包括:
(1)設備定位。
(2)設備基礎及交接檢查驗收。
(3)設備就位。
(4)設備調平找正。
(5)設備潤滑與拆卸清洗等
