五、【案例】2a319000建築工程項目現場管理
背景
某市擬建成一個群體工程，其占地東西長400m，南北寬200m。
其中，有一棟高層宿舍，是結構為25層大模板全現澆鋼筋混凝土塔樓結構，使用兩台塔式起重機。設環行道路，沿路布置臨時用水和臨時用電，不設生活區，不設攪拌站，不熬制瀝青。
2、問題
（1）施工平面圖的設計原則是什麼？

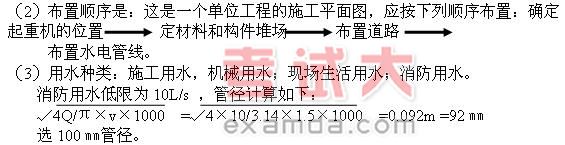

（2）進行塔樓施工平面圖設計時，以上設施布置的先後順序是什麼？
（3）如果布置供水，需要考慮哪些用水？如果按消防用水的低限（10 l/s）作為總用水量，流速為 1.5m/s，管徑選多大的？
（4）布置道路的寬度應如何決策？
（5）起碼要設定幾個消火栓？消火栓與路邊距離應是多少？
（6）按現場的環境保護要求，提出對噪聲施工的限制，停水、停電、封路的辦理，垃圾渣土處理辦法。
（7）電線、電纜穿路的要求有哪些？
3、答案
（1）原則：少占地；少二次搬運；少臨建；利於生產和生活；保全全；依據充分。
（4）布置道路寬度如下：單行道3~3.5 m；雙車道5.5~6.0 m；木材場兩側有6 m寬通道，道路端頭設12×12 m回車場。
（5）按120m間距計算,如果沿路設消火栓，按周長400×2+200*2-4×30=1080m計，設消火栓數量為：1080÷120=9個。消火栓離路邊應不大於2 m。
（6）晚10時至晨6時，不進行混凝土澆注和產生強噪聲作業；渣土、垃圾外運；按要求辦理停電、停水、封路手續。
（7）電線、電纜穿路的要求：電線穿路用直徑51~76㎜的鋼管，電纜穿路用直徑102㎜鋼管，埋入地下60㎝處
