建築工程圖是以投影原理為基礎，按國家規定的製圖標準，把已經建成或尚未建成的建築工程的形狀、大小等準確地表達在平面上的圖樣，並同時標明工程所用的材料以及生產、安裝等的要求。它是工程項目建設的技術依據和重要的技術資料。建築工程圖包括方案設計圖、各類施工圖和工程竣工圖。由於工程建設各個階段的任務要求不同，各類圖紙所表達的內容、深度和方式也有差別。方案設計圖主要是為徵求建設單位的意見和供有關領導部門審批服務; 施工圖是施工單位組織施工的依據;竣工圖是工程完工後按實際建造情況繪製的圖樣，作為技術檔案保存起來，以便於需要的時候隨時查閱。

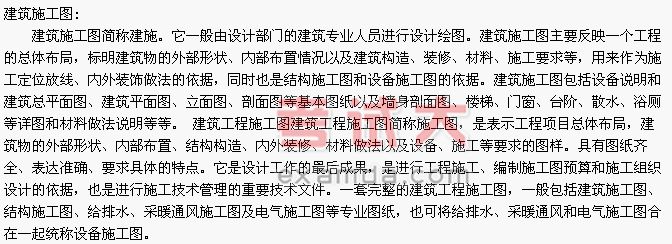

建築總平面圖:
建築總平面圖是表明一項建設工程總體布置情況的圖紙。它是在建設基地的地形圖上，把已有的、新建的和擬建的建築物、構築物以及道路、綠化等按與地形圖同樣比例繪製出來的平面圖。主要標明新建平面形狀、層數、室內外地面標高，新建道路、綠化、場地排水和管線的布置情況，並標明原有建築、道路、綠化等和新建築的相互關係以及環境保護方面的要求等。由於建設工程的性質、規模及所在基地的地形、地貌的不同，建築總平面圖所包括的內容有的較為簡單，有的則比較複雜，必要時還可分項繪出豎向布置圖、管線綜合布置圖、綠化布置圖等。
結構施工圖:
結構施工圖簡稱結施。它是由設計部門的結構專業人員進行設計的。結構施工圖主要表示建築承重骨架的類型、結構構件布置情況、大小尺寸、形式種類、所用材料以及構造、施工要求等，並反映建築、給排水、暖通、電氣等工種對建築結構的要求。主要用作放灰線、刨槽、支模板、綁鋼筋、澆注混凝土、安裝梁板柱、編制預算和施工進度計畫的依據。結構施工圖包括結構設計總說明和基礎平面圖、柱網布置圖、樓層結構平面布置圖、屋頂結構平面布置圖等基本圖以及表示各種承重構件(如基礎、柱、梁、板、屋架、雨篷、支撐等)形狀、大小、內部構造情況的詳圖等。
