4.2.2.2網路計畫技術的套用習題答案來源：
一、單項選擇題
1．d；2．c；，3．c；4．a；，5．d；6．b；7．a；8．d；9．a
[解析]
3．答案c：
a工作的最早完成時間＝3+4＝7
b工作的最早完成時間＝7+5＝12
c工作的最早完成時間＝5+6＝11
d工作的最早開始時間＝max{緊前工作最早完成時間}
c工作的自由時差＝緊後工作的最早開始時間一該工作的最早完成時間
＝12-11＝1
5．答案d：
b工作的最遲開始時間＝10—3＝7
c工作的最遲開始時間＝12—4＝8
d工作的最遲開始時間＝13—8＝5
正工作的最遲開始時間＝15—8＝7
a工作的最遲完成時間＝min{緊後工作的最遲開始時間}＝5
二、多項選擇題來源：
1．a、c、d；2．c、d；3．a、b、c、e；4．b、d、e；5．b、d；6．a、b；7．a、d、e
三、案例題
[案例1]答：
(1)網路計畫的應用程式：準備階段；繪製網路圖階段；時間參數計算與確定關鍵線路；編制可行網路計畫；最佳化並確定正式網路計畫；實施、調整與控制階段；結束階段。
(2)該分部工程網路計畫可以採用按施工段排列法和按專業工種排列法。
tp＝ef⑨—⑩＝22d
(3)虛工作是指在雙代號網路圖中，只表示相鄰前後工作之間的邏輯關係，既不耗用時間，也不耗用資源的虛擬工作。
[案例2]答：
(1)網路圖中錯誤：有多餘虛工作，節點編號重複；箭頭節點編號小於箭尾節點編號，邏輯關係錯誤。
(2)正確的網路圖及時間參數計算如下圖所示：
(3)該網路計畫的工期等於計算工期：tp＝18d。
(4)該網路計畫的計畫工期等於計算工期，關鍵工作是總時差為零的工作。將關鍵工作自左而右依次首尾相連而形成的線路就是關鍵線路。本例關鍵線路有一條：①一②一③一④一⑧一⑨一⑿一⒀一⒁。
[案例3]答：
(1)單代號網路圖如下圖所示：
(2)時間參數的計算如上圖所示。
(3)總工期如圖上標示。
(4)單代號網路計畫關鍵線路的判別標準有兩個，一是線路時間最長的線路；二是間隔時間為零的關鍵工作相連形成的通路。
關鍵線路如上圖所示。
[案例4]答：
(1)雙代號網路圖時間參數計算方法：公式計算法、表算法、圖算法、計算機計算法。
(2)工作持續時間計算方法：參照以往的實踐經驗估算；經過試驗推算；按計畫定額(或效率)計算。
(3)雙代號網路計畫、時間參數、工期和關鍵線路如下圖所示：
(4)單代號網路計畫、時間參數、工期和關鍵線路如下圖所示：
[案例5]答：

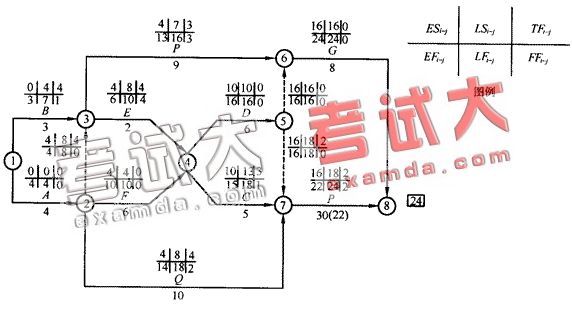

(1)依據表中邏輯關係繪製的雙代號網路圖如下圖：
(2)時間參數的計算如上圖所示。
(3)雙代號時標網路計畫的繪製方法：一種是先根據無時標網路計畫計算時間參數，再根據計算結果繪圖；另一種是不計算時間參數，而直接根據無時標網路計畫在時標表上繪製。
(4)雙代號時標網路計畫的優點：時間參數一目了然；可以據圖進行資源最佳化與調整；時間可以不計算而直接在圖上反映；適用於作業計畫或短期計畫的編制和套用。

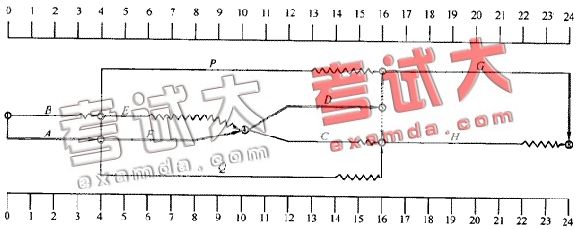

(5)雙代號時標網路計畫如下圖：
(6)關鍵線路：①一②一④一⑤一⑥一⑧。
[案例6]答：
(1)單代號搭接網路圖與單代號網路圖的區別：搭接計畫必須有虛擬的起點節點和虛擬的終點節點。
(2)單代號搭接網路計畫與單代號網路計畫時間參數的計算的區別：搭接網路計畫的計算要考慮搭接關係；處理在計算最早開始時間過程中出現負值的情況(將該節點與虛擬起點節點相連，令ftsij＝0，並將負值升值為零)；處理在計算最遲完成時間大於計算工期的情況(將此節點與虛擬終點節點相連，令ftsij＝0，將此值降值為計算工期)；計算間隔時間要考慮時距並在多個結果中取小值。

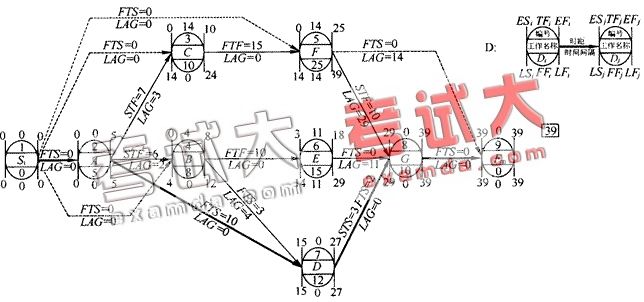

(3)計算單代號搭接網路計畫的時間參數。
(4)單代號網路計畫關鍵線路是：從起點節點到終點節點，將時間間隔為零的關鍵節點項相連而形成的通路。
(5)關鍵線路如上圖所示。
[案例7]答：

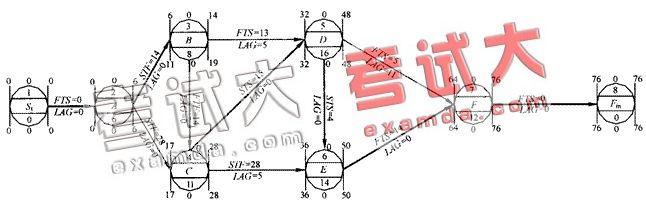

(1)單代號搭接網路計畫如下圖所示。
(2)時間參數的計算如下圖所示。
(3)項目總工期如上圖所示。
(4)關鍵線路如上圖所示。
