4.2.2.2網路計畫技術的套用來源：
一、單項選擇題
1．工作自由時差是指()。
a．在不影響總工期的前提下，該工作可以利用的機動時間
b．在不影響其緊後工作最遲開始的前提下，該工作可以利用的機動時間
c．在不影響其緊後工作最遲完成時間的前提下，該工作可以利用的機動時間
d．在不影響其緊後工作最早開始時間的前提下，該工作可以利用的機動時間
2．當網路計畫的計畫工期小於計算工期時，關鍵工作的總時差()。
a．等於零b．大於零
c．小於零d．小於等於零
3．工作d有三項緊前工作a、b、c，其持續時間分別為：a＝3、b＝7、c＝5，其最早開始時間分別為：a＝4、b＝5、c＝6，則工作c的自由時差為()。
a．0b．5
c．1d．3
4．按最早時間繪製的雙代號時標網路計畫中的波形線是()。
a．自由時差b．總時差
c．時距d．虛工作
5．工作a有四項緊後工作b、c、d、正，其持續時間分別為：b＝3、c＝4、d＝8、e＝8，lfb=10、lfc＝12、lfd＝13、lfe＝15，則lfa為()。
a．4b．8
c．7d．5
6．在繪製網路圖時，應首先進行()。
a．邏輯關係分析b．項目分解來源：
c．確定排列方式d．編制施工方案
7．在繪製網路圖進行項目分解時，應遵循()的指導原則。
a．符合施工工藝要求
b．保證各工作持續時間均衡
e．保證工作隊人數基本均衡
d．符合合理勞動組織要求
8．單代號網路計畫的自由時差等於()。
a．本工作與緊前工作時間間隔的最大值
b．本工作與緊後工作時間間隔的最大值
c．本工作與緊前工作時間間隔的最小值
d．本工作與緊後工作時間間隔的最小值
9．在某工程單代號網路計畫中，錯誤的說法是()。
a．關鍵線路只有一條
b．在計畫實施過程中，關鍵線路可以改變
c．關鍵工作的機動時間最少
d．相鄰關鍵工作之間的時間間隔為零
二、多項選擇題
1．在網路計畫的實施、調整與控制階段，包括()步驟。
a．網路計畫貫徹b．時間參數計算
c．網路計畫檢查d．網路計畫調整
e．確定關鍵線路
2．確定關鍵線路的依據是()。
a．從起點節點開始到終點節點為止，各工作的自由時差都為零
b．從起點節點開始到終點節點為止，各工作的總時差都為零
c．從起點節點開始到終點節點為止，線路時間最長
d．從起點節點開始到終點節點為止，各工作的總時差最小
e．從起點節點開始到終點節點為止，各工作的自由時差最小
3．網路圖的排列方式可以()。
a．按施工段排列b．按施工單位排列
c．按樓層排列d．按工作重要程度排列
e．按專業排列
4．雙代號時標網路計畫的突出優點是()。
a．可以確定契約工期
b．可以據圖進行資源最佳化和調整
c．可以確定工作的開始和完成時間
d．可以不計算時間而直接在圖上反映
e．時間參數一目了然 來源：
5．網路計畫的邏輯關係分為()。
a．搭接關係b．工藝關係
c．平行關係d．組織關係
e．先後關係
6．在工程網路計畫中，關鍵工作是()的工作。
a．總時差最小b．關鍵線路上
c．持續時間最長d．自由時差為零
e．兩端節點為關鍵節點
7．某分部工程雙代號網路計畫如下圖所示，其作圖錯誤包括()。
a．有多個起點節點b．有多個終點節點
c．工作代號重複d．節點編號有誤
e．有多餘虛工作
三、案例題
[案例1]
某分部工程由三個施工過程組成：支模板、綁鋼筋、澆混凝土。該工程在乎面上劃分為三個施工段組織流水施工，各施工過程在各段的持續時間分別為：支模板3d，綁鋼筋4d，澆混凝土 5d。
問題：
(1)簡述網路計畫的應用程式。
(2)該分部工程的網路計畫可以採用哪兩種排列法?試按其中一種排列法繪製雙代號網路圖，並確定該網路計畫的工期。
(3)什麼叫虛工作?
[案例2]

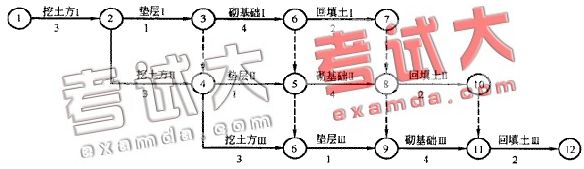

某磚混結構住宅樓有六個單元，在基礎工程施工階段分解為挖土方、做墊層、砌基礎、回填土四個施工過程，三個施工段組織流水施工，各施工過程在各施工段上的持續時間為：挖土方3d，做墊層1d，砌基礎4d，回填+2d。根據該工程所繪製的雙代號網路圖如下圖所示：
問題：來源：
(1)請指出該網路圖中存在的錯誤。
(2)繪製正確的雙代號網路圖，並用圖上計算法計算時間參數。
(3)確定該網路計畫的工期。
(4)簡述雙代號網路計畫關鍵線路的確定方法，並確定該網路計畫的關鍵線路，用雙箭線在圖上標出。
[案例3]
某群體工程由i、ⅱ、ⅲ、ⅳ四個相同的單項工程組成。其土建工程均劃分為三個分部工程：基礎工程、主體結構和裝修工程。各分部工程的持續時間依次是：基礎工程25d，主體結構30d，裝修工程50d。施工時，基礎工程組建一個施工隊，主體工程組建一個施工隊，裝修工程組建兩個施工隊，其中裝修a隊施工i、ⅱ工程，裝修b隊施工ⅲ、ⅳ工程。
問題：
(1)根據工作之間的關係繪製單代號網路圖。
(2)用圖上計算法計算時間參數。
(3)在圖上標明項目總工期。
(4)簡述單代號網路計畫關鍵線路的確定方法，並確定該網路計畫的關鍵線路，在圖上用雙線標明關鍵線路。
[案例4]

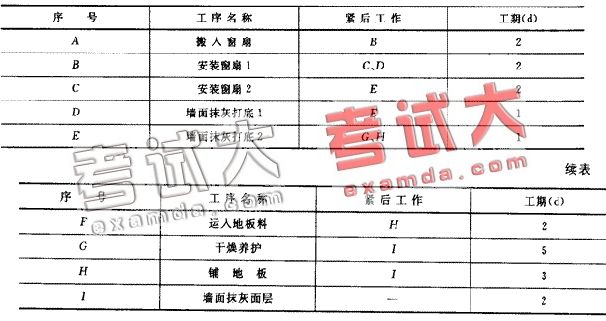

某工程室內裝修各工序邏輯關係及工作持續時間如下表所示：
問題：
(1)簡述網路計畫時間參數的計算方法。
(2)簡述工作持續時間的計算方法。
(3)依據上表繪製雙代號網路圖，用圖上計算法計算時間參數，在圖上標明項目總工期，在圖上用雙線標明關鍵線路。
(4)依據上表繪製單代號網路圖，用圖上計算法計算時間參數，在圖上標明項目總工期，在圖上用雙線標明關鍵線路。
[案例5]

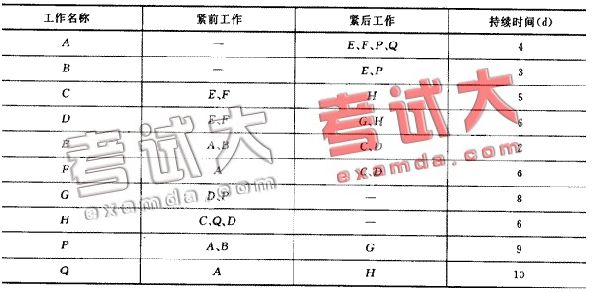

某工程有十項工作組成。它們之間的網路邏輯關係如下表所示：
問題：
(1)依據表中邏輯關係繪製雙代號網路圖。
(2)用圖上計算法計算時間參數。來源：
(3)簡述時標網路計畫的繪製方法。
(4)簡述雙代號時標網路計畫的優點。
(5)根據(1)、(2)計算的時間參數，按最早時間繪製時標網路計畫。
(6)確定該時標網路計畫的關鍵線路並在圖上用雙線標明。
[案例6]

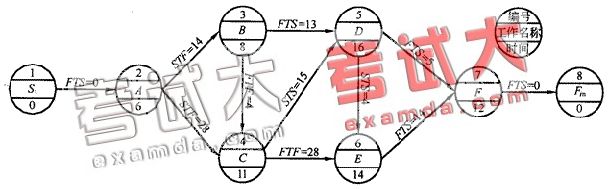

某工程由a、b、c、d、e和f等六項工作組成，各項工作持續時間和工作之間的搭接時距如下圖所示：
問題：
(1)單代號搭接網路圖與單代號網路圖有何區別?
(2)單代號搭接網路計畫與單代號網路計畫時間參數的計算有何區別?
(3)計算該單代號搭接網路圖的時間參數。
(4)怎樣判別單代號搭接網路計畫的關鍵線路?
(5)判斷該網路計畫的關鍵線路。
[案例7]

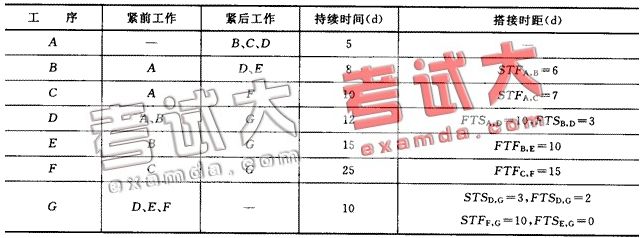

某工程各工序的邏輯關係、搭接關係及工作持續時間如下表所示：
問題：
(1)依據上表繪製單代號搭接網路圖。來源：
(2)用圖上計算法計算時間參數。
(3)在圖上標明項目總工期。
(4)在圖上用雙箭線標明關鍵線路。
